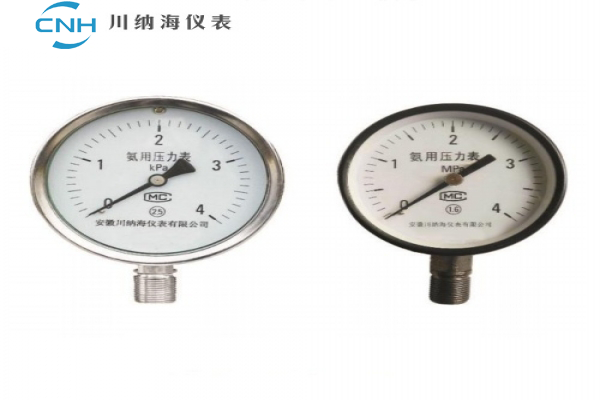

CNH-YA系列氨壓力表

CNH-YA系列氨壓力表

型號:CNH-YA

適用場合：測量氨的液體、氣體或其混合物等的壓力。

精確度等級：2.5，1.6

使用環境條件：-40~70℃，相對濕度不大于90%

溫度影響：不大于0.4%/10℃（使用溫度偏離20±50℃）

重量 ：0.6g（YA-100）0.9kg（YA-150）

概述

氨壓力表用于測量對普通碳系鋼、合金結構鋼、奧氏體類不銹鋼及錫鉛合金釬焊料無腐蝕作用，非結晶和凝固的各種介質的壓力。主要適用于化肥生產過程中和制冷設備中用來測量氨的液體、氣體或其混合物等的壓力。

結構原理

儀表由導壓系統（包括接頭、彈簧管等）、傳動結構、指示裝置和外殼組成。

當被測介質作用于彈簧管時，其管段產生相應的彈性變形——位移，經傳動機構放大后，由指示裝置在度盤上把被測壓力指示出來。
