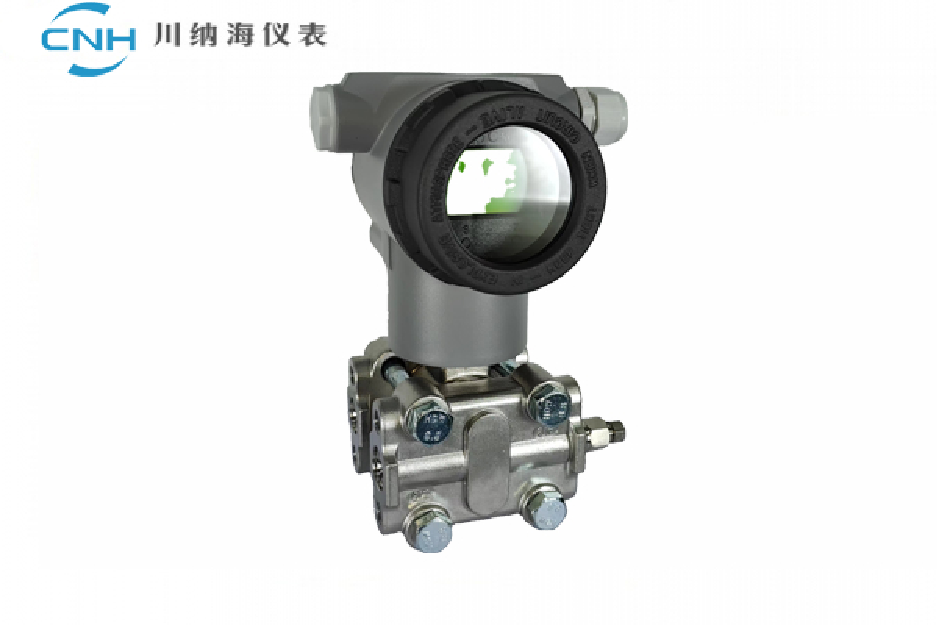

CNH-PD壓力變送器

CNH-PD壓力變送器

型號：CNH-PD

被測流體:液體，氣體、蒸汽

精度：0.1%

量程：0MPa~4MPa

輸出：兩線4mA~20mA電流輸出疊加HART

供電電壓：普通型：DC10.5~45V 本質安全型／隔爆型：DC10.5~26V

負載電阻：0~600Ω(DC24V時）注：與手持通信器進行通訊時，至少需要250Ω的負載電阻。

零點遷移：可在最大量程的－20%~+20%

環境溫度：－40~+85℃(充罐氟油：－10~+60℃)

貯存溫度：－40~+90℃

接液部材質：SUS316L不銹鋼

接液密封圏：氟橡膠，丁腈橡膠

密封等級：IP67

填充油：硅油，氟油（可選）重量：約2.2~2.7kg

電纜引入口：M20x1.5

外部端子：M3

螺釘過程連接口：1/4"-14NPT

CNH-PD壓力變送器

產品簡介：智能壓力變送器 被測介質的兩種壓力通入高、低兩個壓力室，作用在 δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。電容式壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。電容式壓力變送器和電容式絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。電容式壓力變送器的A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。

產品應用：用于液體、氣體和蒸汽介質的流量、液位和壓力（差壓、表壓、絕壓）的測量，廣泛應用與電力、冶金、石油、化工、電站、水處理、醫藥、食品加工及其它工業場合的應用。
