CNH-SBW系列溫度變送器

CNH-SBW系列溫度變送器

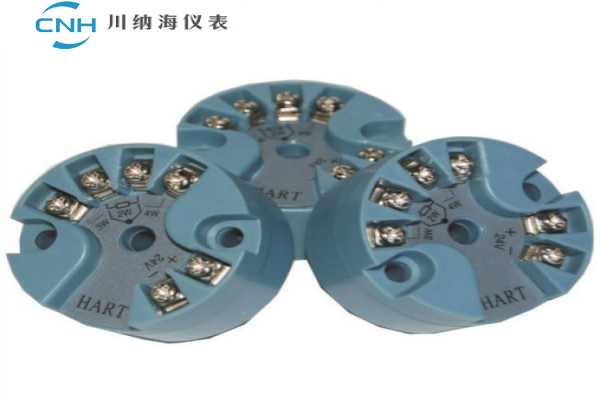

型號：CNH-SBW

輸入信號 :熱電偶:K、E、J、B、S、T、N.

熱電阻:Pt100、Cu100、Cu50

輸出信號:在量程范圍內輸出4~20mA直流信號,與熱電偶、 熱電阻的輸入信號成線性或與溫度成線性。

基本誤差:0.5%FS,0.2%FS,智能型0.2%FS;

接線方式:二線制、三線制、四線制;

顯示方式:四位LCD顯示現場溫度,智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、 傳感器值、輸出電流和百分比例中的任一種參數;

工作電壓:普通型12V~35V,智能型12V~45V,額定工作電壓為24V

允許負載電阻:500Ω(24VDC供電)

工作環境:a:環境溫度-25~80℃ -25~70℃ -20~75℃(智能型)

     b:相對濕度5%~95%

溫度影響系數:δ≤0.05%/℃

CNH-SBW系列溫度變送器

概述

    CHSBW系列熱電偶、熱電阻溫度變送園是DDZ系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶。熱電陽配容健用，它采用二線制傳輸方式（兩根導線作力電源榆入和信號愉出的公用傳輸線）。將工業熱電偶，熱電超信號轉換成與物入信號政與溫度信號成線性的4-20mA、0-10 mA.的出信號。

    該變送器可直接安裝在熱電側，熱電陽的投線盒內與之形成一體化結構，它作為新一代潤溫儀表可廣泛應用于泊金、石油、化工電力、輕工、坊織、食品、國防以及科研等工業部門。

主要特點：

1.采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場境中安裝使用：

2.現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4~20mA,0~10mA,的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程口的抗干擾能力；

3.熱電偶變送器具有冷端溫度自動補償功能；

4.精度高，功耗低，使用環境溫度范圍寬，工作穩定可靠

5.適用范圍廣，既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

6.智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號，分度號，量程進行遠程信息管理，組態，變量監測。校準和維護等功能；

7.智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并可顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；

工作原理

熱電偶或熱電阻傳感器反披測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/1轉換器算處理后以4~20m A 直流電流輸出；另一路經A/D轉換器處理后到表頭顯示，變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。
