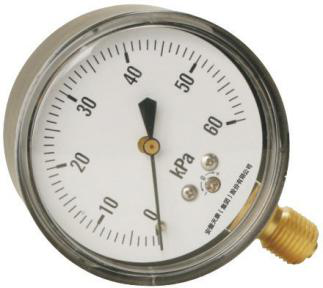

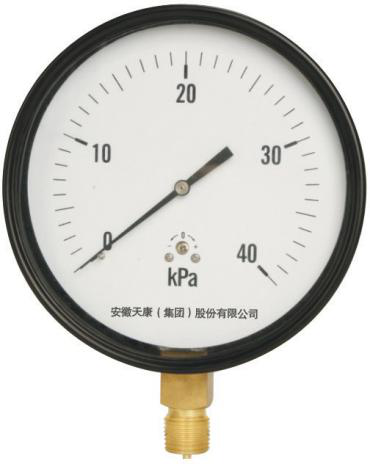

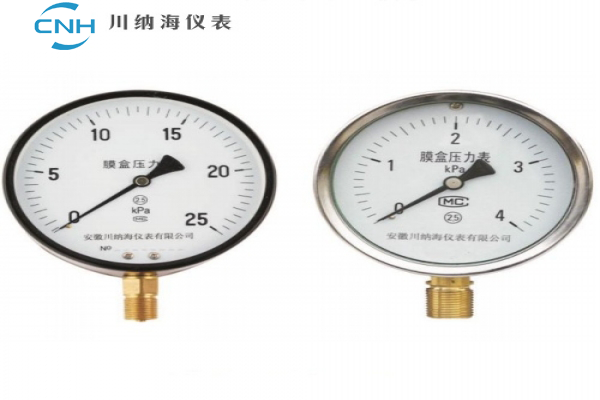

CNH-YE系列膜盒壓力表

CNH-YE系列膜盒壓力表

型號：CNH-YE

適用場合：測量無爆炸危險、不結晶、不凝固、以及對銅和銅合金有腐蝕作用的液體、氣體或蒸汽的低微壓力。

使用環境條件：-25~55℃，相對濕度不大于80%。

外形尺寸：60mm;100mm;150mm

精度等級:1.6級，2.5級

測量范圍: 標準范圍。

抗工作環境振動：V·H·3級

概述

不銹鋼膜盒壓力表根據普通膜盒壓力表的結構原理而研制的具有耐腐蝕性的微壓測量儀表。導壓系統及外殼均采用不銹鋼材料制成。應用于耐腐蝕性要求較高的工藝流程中，對各種氣體介質的微壓和負壓的測量；也可用于鈷爐通風、氣體管道、燃燒裝置等其他類似設備上。式引進國外先進技術設備中同類儀表實現國產化的理想配套產品。

結構原理

儀表由測量系統（包括接頭、膜盒等）、傳動機構、指示裝置和外殼組成。導壓系統及外殼均采用不銹鋼材料制成，采用密封性結構，防護污穢物侵入。

當被測介質的壓力作用于膜盒時，其自由端產生相應彈性一一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。
