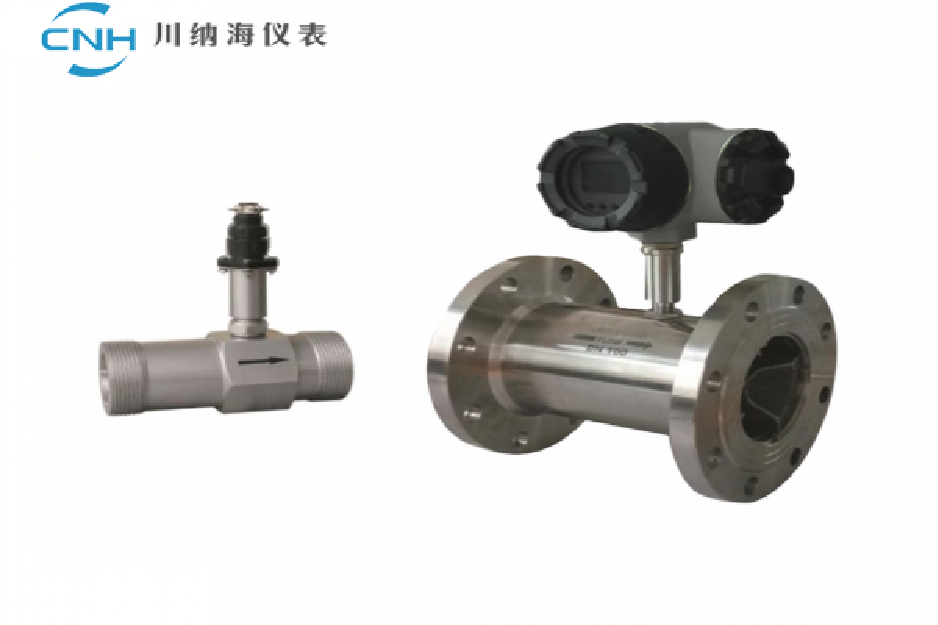

CNH-TF系列標準型液體渦輪流量計

CNH-TF系列標準型液體渦輪流量計

型號：CNH-TF

儀表口徑及連接方式: 法蘭連接型DN15-DN200

             螺紋連接型DN4-DN50

             夾裝連接型DN4-DN200

儀表材質:304不銹鋼、316(L)不銹鋼等

螺紋規格:常規規格英制管螺紋（外螺紋）

     其他規格內螺紋、球面螺紋、NPT螺紋等

量程比:10:1~20:1

輸出信號:傳感器：脈沖頻率信號，低電平≤0.8V 高電平≥8V

變送器:兩線制4~20mADC電流信號

供電電源:傳感器：+12VDC、+24VDC 變送器：+24VDC/220V

現場顯示器:儀表自帶3.6V鋰電池

信號傳輸線:STVPV3×0.3(三線制），2×0.3（二線制）

傳輸距離:≤1000m

信號線接口:基本型：豪斯曼接頭，防爆型：內螺紋M20×1.5

防爆等級:基本型：非防爆產品，防爆型：ExdIIBT6

產品簡介

CNH-TF系列標準型液體渦輪流量計 渦輪流量計由渦輪和裝于外部的檢脈沖器構成，液體流進渦輪，引起轉子旋轉，特定的內徑使轉子轉速直接與流量成比例。檢脈沖器將探測到的轉子葉片轉動轉化成與流量成比例的脈沖信號。它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，用于封閉管道中測量低粘度、無強腐蝕性、清潔液體的體積流量和累積量。

產品應用

CNH-TF系列標準型液體渦輪流量計 用于測量封閉管道內無雜質、無腐蝕的液體/氣體的流量。廣泛應用與電力、冶金、石油、化工、電站、水處理、醫藥、食品加工、科研及其它工業場合的應用。
