如何去選用轉子流量計及安裝

轉子流量計又稱浮子流量計，主要用于中小口徑流量測量，可以測液體、氣體、蒸汽、等，產品系列規格齊全，得到廣泛的應用。根據轉子在錐形管內的高度來測量流量。利用流體通過轉子和管壁之間的間隙時產生的差壓來平衡轉子的重量，流量越大，轉子被拖得越高，使其具有更大的環隙面積，也即環隙面積隨流量變化，所以一般稱為面積法。它較多地利用于中、小流量的測量，有配以電遠傳或氣遠傳發信器的類型。

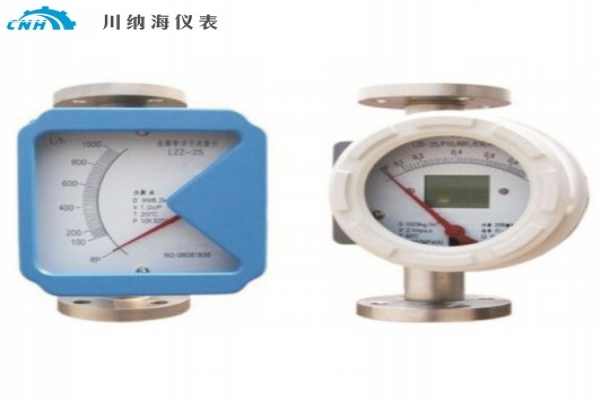

按材料區分轉子流量計可分為透明錐形管、金屬錐形管。透明錐形管材料有玻璃管、透明工程塑料如聚苯乙烯、聚碳酸酯、有機玻璃等。透明錐形管轉子流量計的流量分度直接刻在錐管外壁上，或者在錐形管旁另外裝分度標尺。金屬錐形管轉子流量計，通過磁鋼耦合等方式，將轉子的位移傳給套管外的轉換部分。與透明錐形管轉子流量計相比，可用于較高的介質溫度和壓力，并且不易破碎。

轉子流量計能實現現場指示、氣動遠傳信號輸出、電動遠傳信號輸出、報警等功能。透明錐形管轉子流量計都是現場指示型。有時裝有接近開關，輸出上下限報警信號。遠傳信號輸出型儀表的轉換部分將轉子位移量轉換成電流或氣壓模擬量信號輸出，分別成為電遠傳轉子流量計和氣遠傳轉子流量計。

轉子流量計適用的被測流體種類多，在小、微流量測量領域中應用最多。對上游直管段長度要求不高。寬范圍度，一般為10:1。輸出特性近似為線性，壓力損失較小。玻璃管轉子流量計結構簡單，價格便宜，多用于現場就地指示。金屬管轉子流量計可以用在高溫高壓場所，并且有標準信號輸出，但價格較貴。使用流體和出廠標定流體不一致時，要進行流量示值修正。一般校準流體液體為水，氣體為空氣，現場被測流體密度與黏度有變化時要進行流量示值修正。

轉子流量計可以作為直觀流動指示或測量精確度要求不高的現場指示儀表使用，主要解決小、微流量測量。測量的對象主要是單相液體或氣體。如果需要遠傳輸出信號作流量控制或總量積算，一般選用電遠傳金屬管轉子流量計。如環境要求防爆則選用氣遠傳金屬管轉子流量計或者防爆型電遠傳金屬管轉子流量計。測量溫度高于環境溫度的高黏度液體和降溫易析出結晶或易凝固的液體時，應選用帶夾套的金屬管轉子流量計。轉子流量計垂直安裝在無振動的管道上，流體自下而上流過儀表。測量污臟流體時應在儀表上游安裝過濾器。如果流體本身有脈動，可加裝緩沖器。如儀表本身有振蕩，可加裝阻尼裝置。要排盡液體用儀表內的氣體。
